CQB长支架型氟塑料合金磁力泵

发布时间：2016-12-22 13:24 浏览次数：4040

产品用途

本产品广泛适用于：石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。

使用温度：-20度~100度。

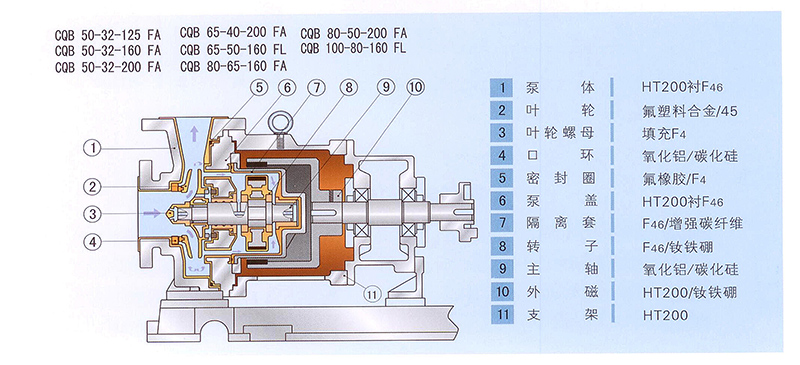

结构与材料

产品综述

CQB50-32-125FA      CQB50-32-160FA     CQB50-32-200FA      CQB65-40-200FA

CQB80-50-160FA     CQB80-50-200FA      CQB65-50-160FL      CQB100-80-160FL

                               本产品采用长支架金属衬里结构，设计压力1.6MPa。

型号及参数

*长支架：n=2900r/min 设计压力：1.6MPa 为标准参数**
序号	型号	流量	扬程	效率	汽蚀余量	进口×出口	电机功率	整机质量
		m3/h	M	%	m	mm	Km	Kg
1	CQB50-32-125FA	7	22	28	3.5	50×32	2.2	105
		*12.5	20	42
		15	19	46
2	CQB50-32-160FA	7	33	30	3.5	50×32	4	140
		*12.5	32	39
		15	29	41
3	CQB50-32-200FA	7	52	20	3.5	50×32	7.5	210
		*12.5	50	31
		15	48	35
4	CQB65-50-160FL	15	33	41	4	65×50	7.5	210
		*25	32	51
		30	29	55
5	CQB65-40-200FA	15	51	41	4	65×40	11	250
		*25	50	48
		30	49	54
6	CQB80-65-160FA	35	34	45	4	80×65	11	285
		*50	32	60
		60	28	52
7	CQB80-50-200FA	35	52	50	4	80×50	18.5	320
		*50	50	60
		60	45	60
8	CQB100-80-160FA	70	34	53	5	100×80	18.5	300
		*100	32	58
		120	30	60
	注：1.尽量选用与本表相同或相近的参数，若不在此表范围之内，本厂可通过技术改进实现。
	2.使用工况点流量过小时，出口应接回流管，具体可咨询公司技术部门。
